家用太阳能光伏发电系统为小型分布式光伏系统,因此在设计过程中应充分考虑实际情况,一般应遵循经济适用原则,可靠性高、牢固耐用、容易维护、充分考虑地理和气候环境的影响。
安装地点选择
家庭分布式光伏系统的选址一般可选择在自家屋顶或空地上,需要考虑的条件就是可使用面积、房屋结构和承重要求、地面基础情况和气象水文条件。若选择安装在自家屋顶上,屋面承重能力必须大于20kg/m2。 。

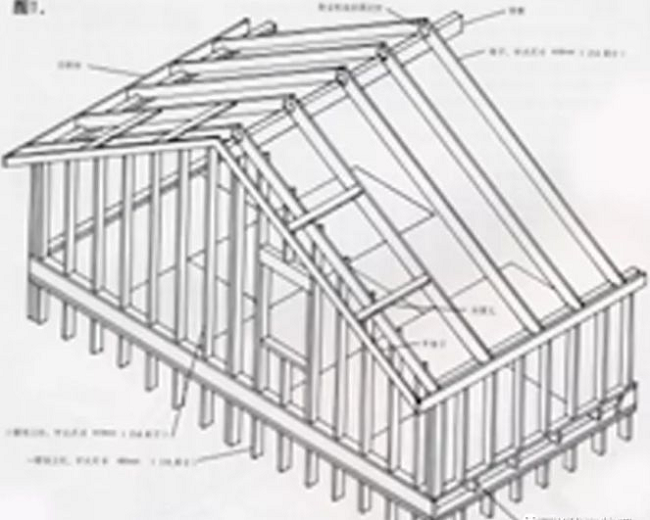

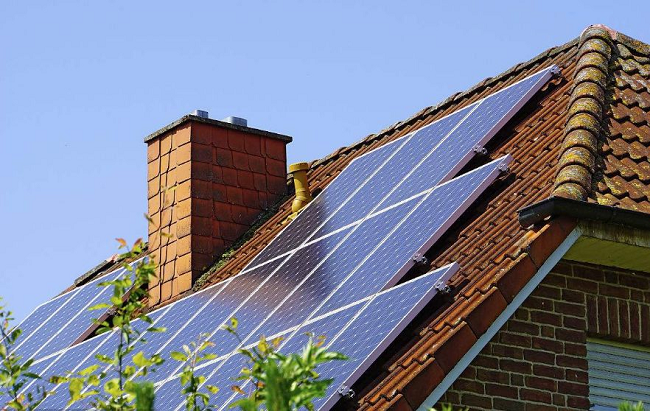

如果是选择安装在斜屋顶上,通常不能像地面电站那样设计最佳倾角,并且考虑前后遮挡间距。为了便于光伏组件和屋顶结合,一般都在屋面上选用直接平铺斜屋顶光伏支架,北半球铺朝南面,南半球铺朝北面,这样方可最大效率利用光能。铝合金太阳能支架与屋顶采用不锈钢挂钩或者夹具连接,电池组件再安装于太阳能支架上。这种方式不仅美观,而且可以实现屋顶面积利用最大化,见图2。

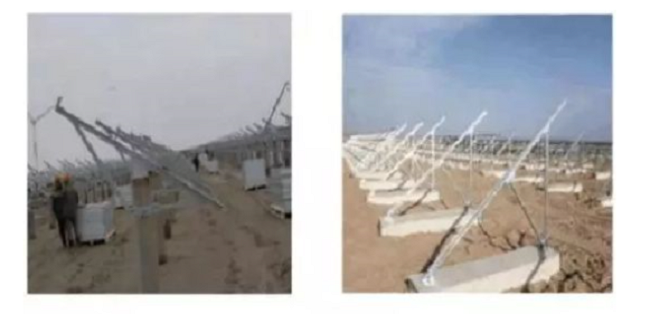

若选择安装在自家空地上,可以采用水泥墩太阳能支架或者地桩式地面支架,见图4和图具体选哪种则需要从地质情况和成本综合考虑了。另外,支架基础强度的设计还要以当地气象条件做依据。
需要注意一点,考虑到组件的热胀冷缩效应,安装时上下左右组件之间的间隔要达到3cm左右为佳。
